Регулятором напряжения AVR WT-2 комплектуются генераторы ENGGA. AVR WT2 — регулятор напряжения с выходным током возбуждения 6 Ампер и с выходным напряжением до 63 Вольт пост.тока.
Добавить в сравнение
Перейти к сравнению
Уважаемые Клиенты! Закажите подробный расчет, отправьте ТЗ на почту info@der-com.ru или позвоните нашим инженерам по телефону 8 (800) 551-88-07
| Для генераторов марки | Engga |
| Номинальный ток на выходе, А | 6 |
| Аналоговый вход | +/- 5 Вольт пост.тока |
| Размеры | 165 мм (Д) * 145 мм (Ш) * 55 мм (В) |
| Вес | 650 г ± 2% |
| Напряжение на входе питания | от 200 до 277 В переменного тока |
| Напряжение на измерительном входе | 170-277 Вольт переменного тока/350-480 Вольт переменного тока |
| Номинальный ток на выходе | 6 А |
| Максимальный ток на выходе (не более 10сек) | 15 А |
| Частота на измерительном входе | 50/60 Гц выбирается перемычкой |
| Напряжение на выходе | максимально 63 Вольт пост. тока при напряжении на входе питания 220 Вольт пер.тока |
| Автоматическая коррекция напряжения | ± 0,5% (при отклонении частоты двигателя от номинальной не более 4%) |
| Внешняя регулировка напряжения | ±10% внешним потенциометром 200 кОм, 1 Вт |
| Внешний трансформатор компенсация тока | 5 A |
Автоматический регулятор напряжения, AVR WT 2 разработан для синхронных генераторов ENGGA производства ENGGA Generators CO. (серия EG).
— точность регулирования <±0.5%;
— защита от падения частоты вращения 50/60 Гц;
— защита при обрыве на входе контроля напряжения (SLI)
— защита от перевозбуждения (OVER-VOL)
— возможность подключения контроллера к регулятору напряжения через аналоговый вход
— возможность работы в параллельном режиме

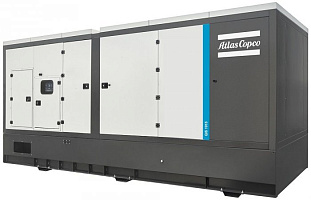

 ДГУ Atlas copco QIS 1015 (годовое) на базе дизельного двигателя MTU 12V2000G86F.jpg "Нагрузочные испытания ДГУ Atlas copco QIS 1015 дизельного генератора Atlas copco QIS 1015")
